エレベータ用ガイドレール
![]() |
![]() |
*必要な長さに切断することも可能です。その場合は端の加工をお申し付けください。
(メス残し・オス残し・両端オス・メス加工)定尺5000Lは両端オス・メス加工になります。
旧規格品の取り扱いはございません。ISO規格品のみとなります。それぞれプレートも
ご用意出来ます。

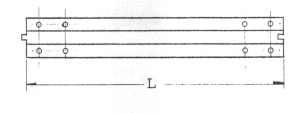

種類 | 寸法 mm | ||||
A | B | C | D | L 標準長さ | |
13Kgレール | 16.0 | 34.0 | 62.0 | 89.0 | 5000 |
18Kgレール | 16.0 | 45.0 | 88.9 | 127.0 | 〃 |
24Kgレール | 15.8 | 51.0 | 88.9 | 127.0 | 〃 |
30Kgレール | 19.0 | 51.0 | 108.0 | 140.0 | 〃 |
37Kgレール | 28.6 | 51.0 | 102.0 | 140・0 | 〃 |
50Kgレール | 31.75 | 57.0 | 127・0 | 140.0 | 〃 |
混載便でお送りすることができません。
チャーター便による出荷か、又はお引取りによる扱いのみとさせていただきます。。
